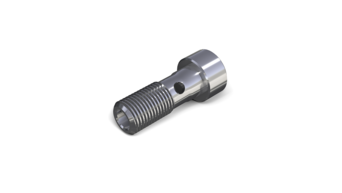

Hohlschraube

Noch nie war das Befüllen einer Schraube mit Fluiden so unkompliziert und sauber.

Die Hohlschraube besitzt einen hohlen Schaft und wird überall dort eingesetzt, wo Flüssigkeiten oder Gase über ein Leitungssystem in ein Bauteil hinein- oder hinausgeleitet werden. KAMAX produziert und liefert mehr als eine Millionen Hohlschrauben bzw. Banjo Bolts jährlich. Zum Einsatz kommen diese u.a. bei der Ölversorgung von Turboladern oder bei der Anbindung von Bremsleitungen am Bremssattel. Weitere Anwendungsfälle sind Hydraulikkomponenten und Kompressoren.

Die konventionelle Herstellung der Hohlschraube birgt Risiken: Beim Produktionsprozess können Bohrspäne im Hohlraum der Schraube zurückbleiben. Diese entstehen, wenn nach der Kaltumformung die axiale Bohrung gespant und seitlich ein oder zwei kleine Löcher für den Flüssigkeitsdurchfluss in den Schaft gebohrt werden. Die Späne können sich im Inneren der Schraube verfangen und später Probleme im Auto verursachen. Mit einem neuen Produktionsverfahren haben wir dieses Risiko komplett beseitigt.

Alle unsere Produkte können individuell auf Ihre Bedürfnisse zugeschnitten werden. Ihr maßgeschneidertes Produkt entsteht mit Unterstützung unseres Forschungs- und Entwicklungsteams. Jahrzehntelange Expertise bei Werkstoffen, Oberflächen & Umformtechnik, Prototypen, Definition von Anzugsverfahren, Berechnung & Simulation, Metallographie & Korrosionsprüfung sowie Mess- & Prüftechnik stehen Ihnen zur Seite.

Mehr erfahren
Mehr erfahren

Vorteile

Keine Bohrspäne mehr!

Neues Herstellungsverfahren ermöglicht ein span- und gratfreies Produkt

Uneingeschränkter Durchlauf

Sehr geringer Flüssigkeitswiderstand in der Schraube

Hohe Kosteneffizienz

Kaum Materialverlust im Herstellungsverfahren

Technische Details

Gewindesteigung 1,0 bis 1,5
Querlöcher Ein-Loch- und Zwei-Loch-Ausführung - Lochdurchmesser von 2 bis 7 mm
Material nach Kundenwunsch
Abmessungsbereich M10-M14
Länge 17-40mm
*Unsere Hohlschraube transportiert Fluide von Rohren und Schläuchen über ein Ringstück in verschiedenste Gehäuse.
